- KJ616锚杆锚索在线监测系统
-
-
系统的主要技术指标
使用环境
1） 环境温度：0℃～+40℃；
2） 相对湿度：＜90%（+25℃）；
3） 大气压力：80kPa～106Pa；
4） 海拔：＜3000 米；
5） 无显著振动和冲击的场合；
6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；
-

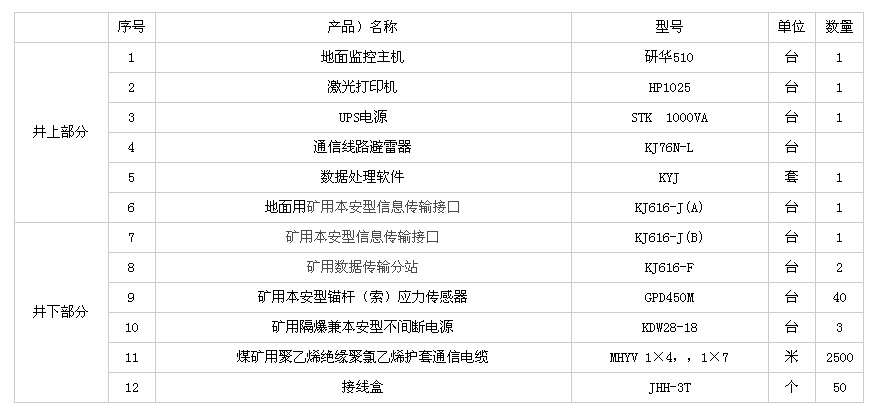

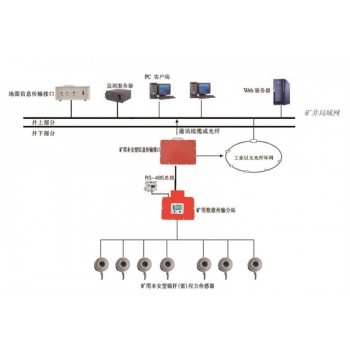

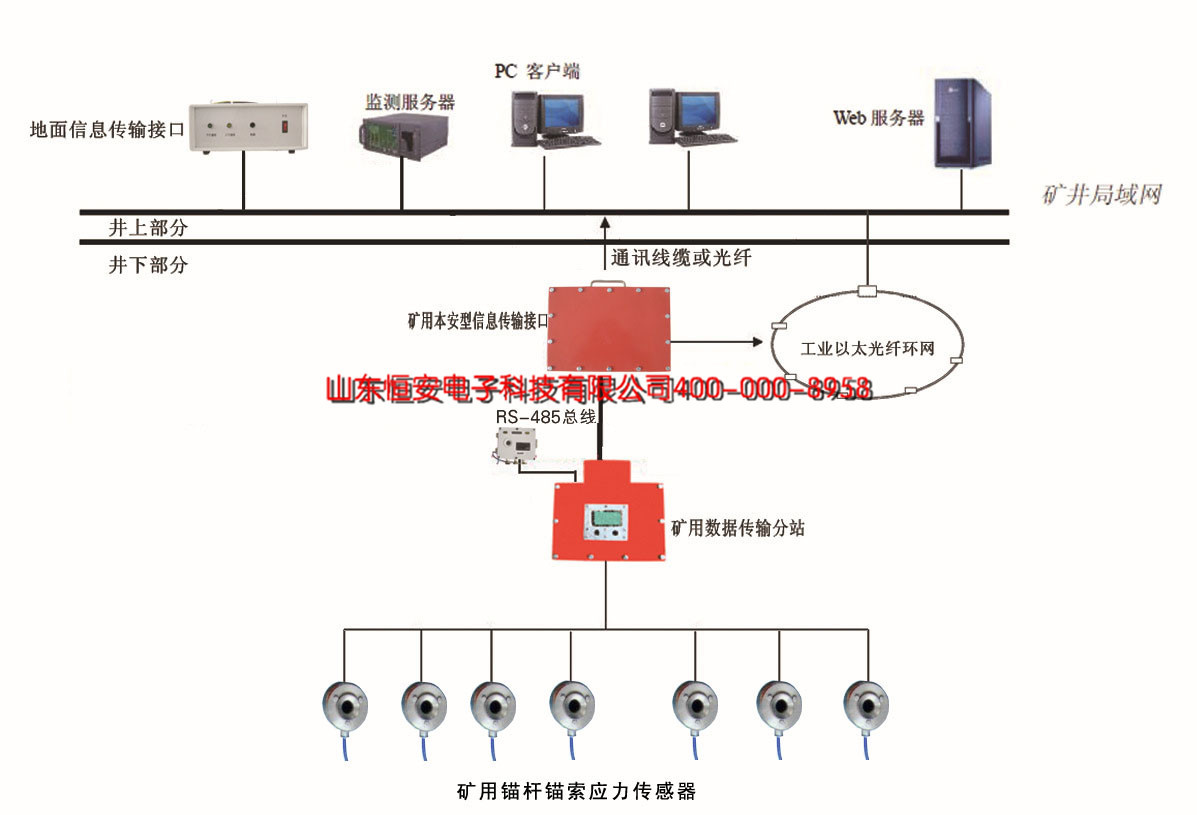

"锚杆（索）应力在线监测系统"的主要特点是采用环行总线结构，系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。 - 系统实际配置根据矿方回采工作面参数。配置原则 般为：锚杆（索）应力监测每隔50米安装 台传感器。
系统的主要技术指标
使用环境
1） 环境温度：0℃～+40℃；
2） 相对湿度：＜90%（+25℃）；
3） 大气压力：80kPa～106Pa；
4） 海拔：＜3000 米；
5） 无显著振动和冲击的场合；
6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；
系统综合技术指标
监测服务器操作系统: Windows 2000 service sp4
数据库平台： SQL server 2005 标准版
网络平台：局域网
系统分站容量 1——16 （通讯分站）
系统监测点数< 1000
系统通讯距离:通讯线缆：<10km 光纤及以太网<25km
巡测周期 5秒/分站
传输接口CAN总线信号 串行异步 通讯速率2400—19200BPS
传输接口的技术指标
1) 输入通道 1——4路
2）输入接口CAN总线信号
3）输出接口RS-232
4）安全隔离方式光电耦合（2500V）
5）电源 AC 220V 0.1A
6）具有通讯指示灯以及电源上电指示灯
通讯分站的技术指标
1） 站点容量 1——16
2） 显示方式LCD 128*64 LED背光
3） 通讯方式RS-485 2400bps
4） 通讯距离1200m (工作面)
5） 电源DC18V （本安电源）150 mA
6）防爆形式本质安全型Exibl
7）缓存容量：32KB
矿用本安型锚杆（索）应力传感器的技术指标
1）量程 0——450KN
2）测量精度1%
3）输出信号 0——125mV
4）电源 7——18V
5）防爆形式本质安全型Exibl
